指紋辨識模組 UL1701B

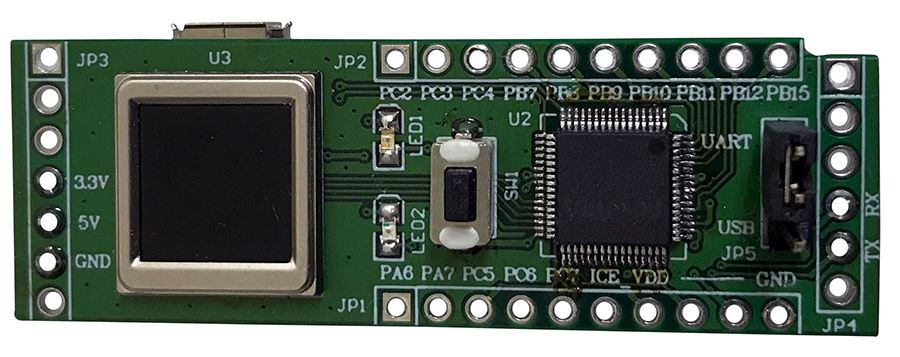

YE-UL1701B指紋辨識模組, 通訊接口為UART，使用UART或USB供電。內含指紋比對演算程式，可註冊24枚指紋來做比對，比對速度快，正確率高，據以開發各式各樣的個人化隱私方面裝置應用，可透過UART接口連接與多種微控制器與開發板套件進行開發測試，也可直接插件在多數Arduino開發板使用。(提供Arduino, Raspberry Pi展示範例與PC端程式)
系統特色 : 具有XOM(Execute-Only-Memory)機制可以保護程式碼只能”執行”，無法被”讀取”，故能保護重要智慧財產權程式碼不會被讀取後破解。
FEATURES
• USB 2.0 full speed device
• LED and push buttons
• SD card socket
• Fingerprint sensor
• Crypto acceleraor
• Emulaing drivers
- HID protocol
- Storage class
- Biometric class
SPECIFICATIONS
• EVB Size：53.3x17.8x1.6(mm)
• MCU：Nuvoton M2351, ARM-M0 Plus, 32-bit, 64 MHz
• Sensor Module：A172
• Active area：176*176pixels
• Resolution：508 Dpi
• Sample rate：40 frames/s
• FAR：＜0.001%（Security Level, 3）
• FRR：＜0.1%（Security Level, 3）
• Matching mode：1:1, 1:N
• Matching time：< 0.3s
• Enrollment time：< 0.2s
• Operating environment：-20 to +60℃ / <RH 90%
• Storage environment：-40 to +70℃ / <RH 90%
• Communication interface：UART
• Power：UART 3.3V or USB
